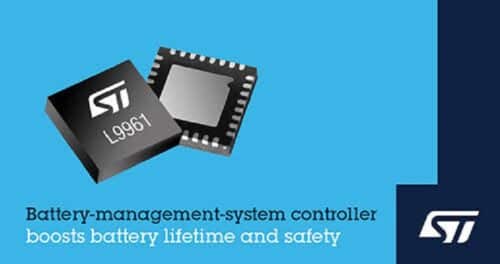

El sistema de gestión de baterías (BMS) STMicroelectronics L9961 ofrece precisión y flexibilidad líderes en el mercado para mejorar el rendimiento, la vida útil y la seguridad de las baterías de iones de litio y polímeros de litio.
Adecuado para paquetes de baterías de hasta 25 V, el L9961 proporciona monitoreo, balanceo y protección de baterías para diversas aplicaciones que requieren la alta densidad de energía de las baterías de litio. Las herramientas eléctricas inalámbricas, los sistemas de almacenamiento de energía de respaldo, las fuentes de alimentación ininterrumpida, los dispositivos portátiles y semiportátiles y los dispositivos médicos pueden beneficiarse de las características avanzadas del L9961.
Entre las muchas funciones integradas se encuentra un precontrolador dual para controlar los relés de seguridad del paquete de baterías que se pueden programar para conexiones de lado alto y lado bajo. El almacenamiento no volátil incorporado para los datos de configuración evita que el microcontrolador reprograme el dispositivo en cada arranque. Una interfaz I2C maneja la configuración y la comunicación del host para compartir el estado de carga (SOC) y el estado de salud (SOH) de la batería.
Gracias a un convertidor de analógico a digital (ADC) de alta resolución y un amplificador de detección de corriente, el L9961 mide los voltajes de las celdas con una precisión de ±15 mV y la corriente de la batería dentro del 0,25 %. Las mediciones precisas permiten el balanceo de celdas pasivas de alta precisión y el conteo de culombios, y admiten funciones de seguridad como detección de sobrevoltaje y bajo voltaje, protección de bajo voltaje, detección de sobrecorriente y protección contra descarga de cortocircuito. Cuando se conecta un termistor externo, el L9961 realiza un monitoreo de la temperatura del paquete con detección de temperatura alta/baja y administración de fusibles del paquete. El L9961 también es muy robusto para admitir la conexión en caliente.
Mientras prolonga la vida útil de la batería y aumenta la seguridad, el L9961 consume una energía mínima del paquete de baterías. Dos modos de ahorro de energía reducen el consumo de energía a 2 μA en suspensión profunda y 5 μA en modo de espera, con el regulador de voltaje incorporado activo para reanudar la operación rápidamente.
